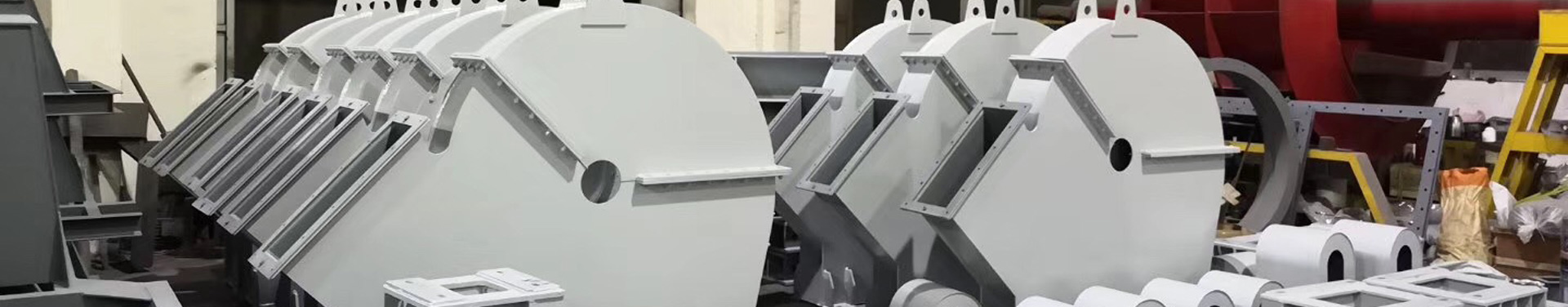

一、G4-73、Y4-73锅炉通风机、锅炉引风机概述
1、用途
G4-73、Y4-73型锅炉通、引风机适用于火力发电厂中670t/h以下蒸汽锅炉的通、引风机系统。在无其它特殊要求时，G4-73亦可用于矿井通风及一般通风。
通风机输送的介质为空气，最高温度不得超过80℃；引风机输送的介质为烟气，最高温度不得超过250℃。
在引风机前，必须加装除尘装置，以尽可能减少进入风机中烟气的含尘量。根据一般电厂使用情况，除尘效率不得低于85％。
2、形式
(1)通风机与引风机制成单吸入，各有No.8—28共12个机号。
(2)风机制成左右两种旋向，从电动机一端正视，叶轮按顺时针旋转称为右旋风机，以“右”表示；叶轮按逆时针旋转称为左旋风机，以“左”表示。
(3)风机的出口位置，以机壳的出风口角度来表示。
(4)风机的传动方式为D式，均采用弹性联轴器传动。
3、结构特点
风机主要由叶轮、机壳、进风口、调节门及传动部分所组成。
(1)叶轮由12个后倾机翼斜切的叶片焊接于锥弧形的前盘与平板形的后盘中间。由于采用了机翼形叶片，保证了风机的高效率、低噪声、高强度。叶轮经静、动平衡校正、故运转平稳。同一机号的通、引风机叶轮结构相同。
(2)机壳是用普通钢板焊接而成的蜗形体。单吸入风机的机壳制成三种不同形式(No.8-12机壳做成整体结构，不能拆开，No.14~1 6机壳做成两开式，No.18—28机壳做成三开式)。对引风机、蜗形板作了适当加厚以防磨。
(3)收敛、流线形的进风口制成整体结构，用螺栓固定在风机入口侧。
(4)用来调节风机流量的装置，轴向安装在进风口前面。调节范围由0°(全开）到90°(全闭)。调节门的扳把位置，从进风口方向看在右侧，对右旋风机扳把由下往上推是由全闭到全开方向；对于左旋风机，扳把由上住下拉是由全闭到全开方向。
(5)传动部分的主轴由优质钡制成，本风机均采用滚动轴承。轴承箱有两种形式No.8—16用整体的筒式轴承箱，No.8—28用二个独立的枕式轴承箱。轴承箱上装有温度计和油位指示器(仅引风机) 润滑油采用全损耗系统用油L—AN46，加入油量按油位标志的要求。No.8-16整体筒式轴承箱如采用润滑脂时，在轴承箱内滚珠一侧应加挡油板，其固定槽已预制。引风机备有水冷却装置，因此，须加装输水管，耗水量随气温不同而异，一般按0.5~1m3/h考虑。
二、性能参数表
机号 NO | 转速 r/min | 流量 m3/h | 全压 Pa | 电机功率 kW |
8D | 1450 | 16156-30993 | 1400-2104 | 18.5 |
9D | 1450 | 23003-44128 | 1775-2668 | 30-37 |
960 | 15229-29216 | 775-1163 | 11 | |
10D | 1450 | 31554-60533 | 2194-3301 | 55 |
960 | 20891-40077 | 958-1437 | 15-18.5 | |
730 | 15886-30475 | 553-829 | 7.5 | |
11D | 1450 | 41999-80570 | 2659-4003 | 75-90 |
960 | 27806-43343 | 1160-1741 | 22-30 | |
730 | 21144-40562 | 669-1004 | 11 | |
12D | 1450 | 54526-104600 | 3171-4777 | 132-160 |
960 | 36100-69253 | 1381-2075 | 37-45 | |
730 | 27451-52661 | 797-1196 | 15-18.5 | |
14D | 1450 | 86586-166100 | 4333-6541 | 280-315 |
960 | 57326-109970 | 1883-2831 | 75-90 | |
730 | 43591-83624 | 1086-1630 | 37-45 | |
16D | 960 | 85571-164150 | 2465-3709 | 185 |
730 | 65069-124820 | 1420-2133 | 75 | |
580 | 51699-99178 | 894-1343 | 45 | |
18D | 960 | 121830-233730 | 3126-4710 | 280-315 |
730 | 902648-177730 | 1800-2705 | 132 | |
580 | 73610-141210 | 1133-1702 | 75 | |
20D | 960 | 167130-320610 | 3870-5837 | 450-560 |
730 | 127080-243800 | 2225-3347 | 210-245 | |
580 | 100970-193700 | 1400-2104 | 110-132 |
机号 NO | 转速 r/min | 流量 m3/h | 全压 Pa | 电机功率 kW |
8D | 1450 | 16156-30993 | 868-1303 | 11-15 |
9D | 1450 | 23003-44128 | 110-1651 | 22-30 |
960 | 15229-29216 | 481-721 | 7.5 | |
10D | 1450 | 31554-60533 | 1359-2041 | 37-45 |
960 | 20891-40077 | 594-891 | 11 | |
730 | 15886-30475 | 343-515 | 5.5 | |
11D | 1450 | 41999-80570 | 1646-2474 | 55-75 |
960 | 27806-43343 | 719-1079 | 18.5 | |
730 | 21144-40562 | 415-623 | 7.5-11 | |
12D | 1450 | 54526-104600 | 1961-2949 | 90-110 |
960 | 36100-69253 | 856-1285 | 30 | |
730 | 27451-52661 | 495-742 | 11-15 | |
14D | 1450 | 86586-166100 | 2676-4029 | 185-220 |
960 | 57326-109970 | 1167-1752 | 55-75 | |
730 | 43591-83624 | 674-1010 | 22-30 | |
16D | 960 | 85571-164150 | 1526-2293 | 110-132 |
730 | 65069-124820 | 880-1321 | 45-55 | |
580 | 51699-99178 | 555-833 | 45 | |
18D | 960 | 121830-233730 | 1934-2908 | 200-220 |
730 | 902648-177730 | 1115-1674 | 90-110 | |
580 | 73610-141210 | 703-1055 | 45-55 | |
20D | 960 | 167130-320610 | 2392-3598 | 355 |
730 | 127080-243800 | 1378-2070 | 132-160 | |
580 | 100970-193700 | 868-1303 | 75-90 |
